Tepelné čerpadlá

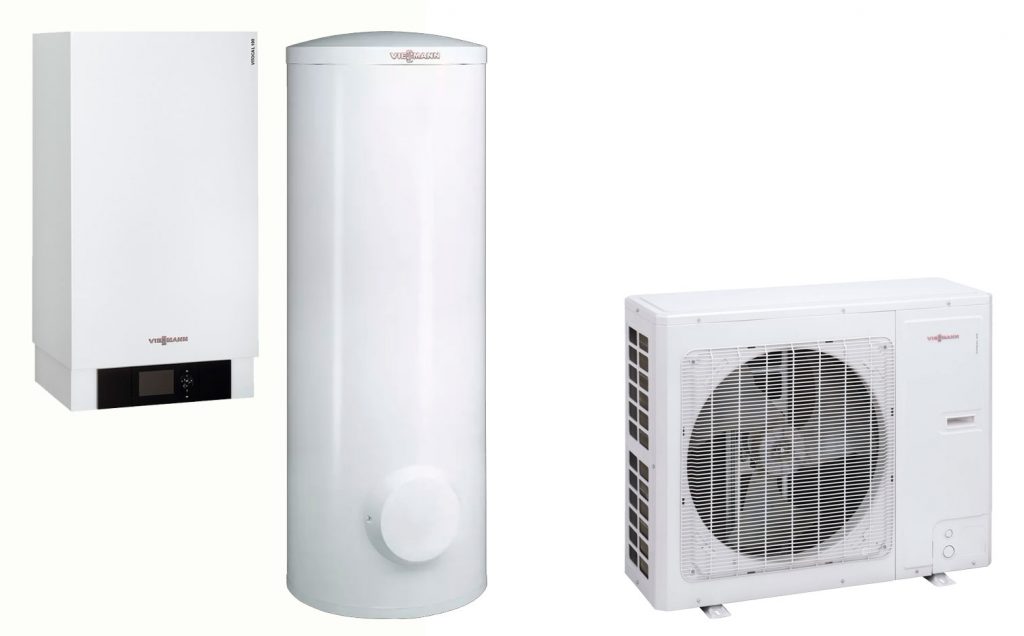

Zostava s tepelným čerpadlom Vitocal 100, tepelný výkon 8kW
Viessmann Vitocal 100 je splitové tepelné čerpadlo od nemeckého výrobcu Viessmann. Spoľahlivo zabezpečuje aj viac okruhové vykurovanie a funkciu chladenia. 8kW zostava je optimálna pre moderné novostavby s vykurovacou plochou okolo 100-120m2
Zostava Vitocal 100-S AWB-E-AC 101.A08,
Zásobník TúV 300L
Regulácia Vitotronic
Záložný elektrokotol s výkonom 6kW
Chladivové potrubie 12m
Montáž zariadenia
Približná cena zostavy s montážou: 9000€
Štátny príspevok: 2720€
Po uplatnení štátneho príspevku: 6268€

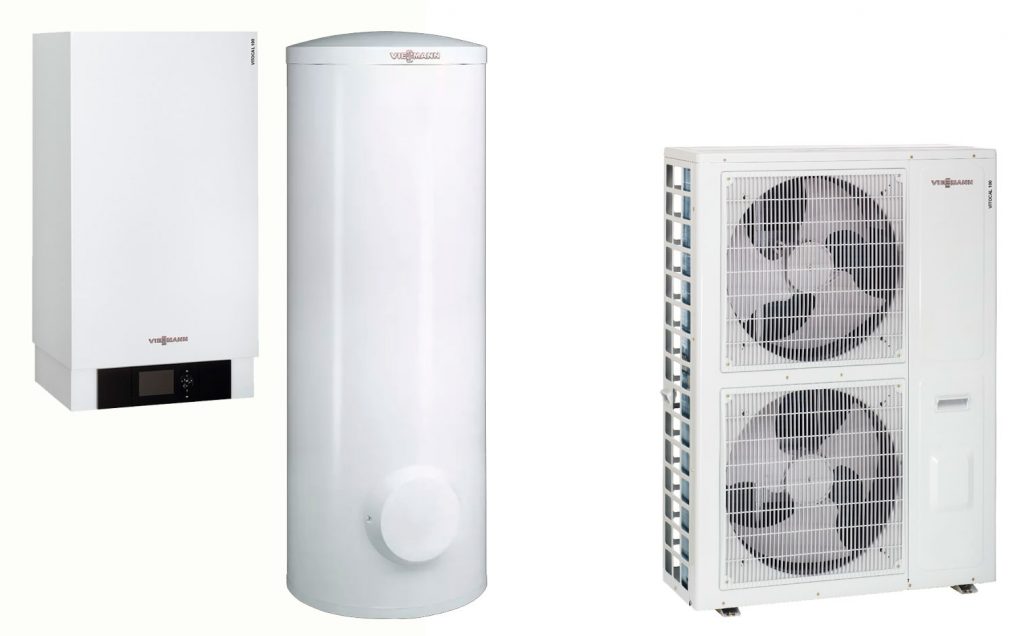

Zostava s tepelným čerpadlom Vitocal 100, tepelný výkon 14kW
Viessmann Vitocal 100 je splitové tepelné čerpadlo od nemeckého výrobcu Viessmann. Spoľahlivo zabezpečuje aj viac okruhové vykurovanie a funkciu chladenia. Optimálne pre podlahové vykurovanie s vykurovacou plochou okolo 200m2.
Zostava Vitocal 100-S AWB-E-AC 101.A16,
Zásobník TúV 300L
Regulácia Vitotronic
Záložný elektrokotol s výkonom 9kW
Chladivové potrubie 12m
Montáž zariadenia
Približná cena zostavy s montážou: 10500€
Štátny príspevok: 3400€
Po uplatnení štátneho príspevku: 7100€

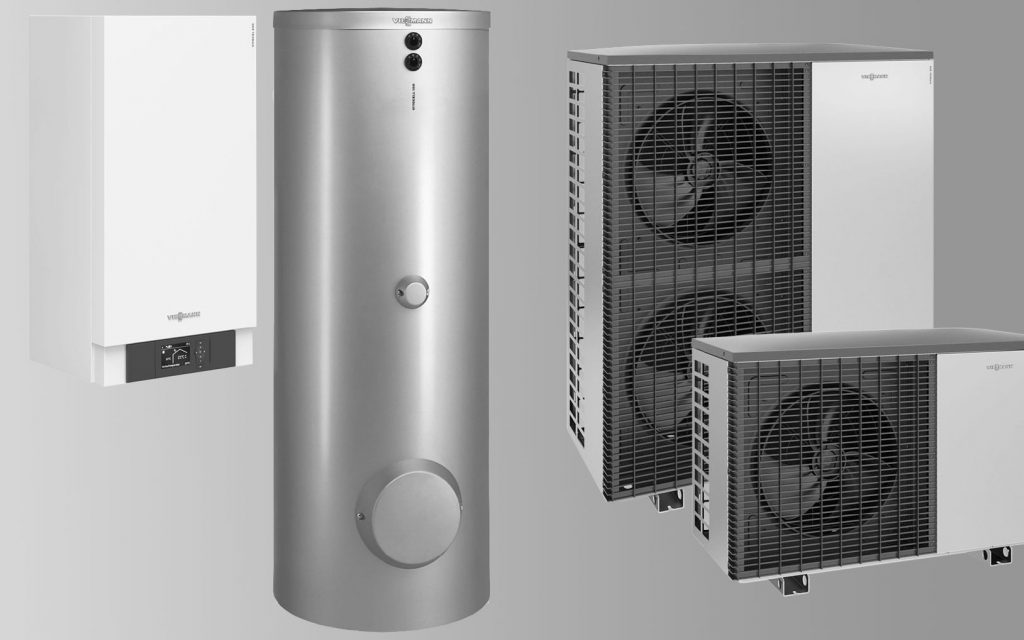

Zostava s tepelným čerpadlom Vitocal 200, tepelný výkon 13kW
Špičkové tepelné čerpadlo od nemeckého výrobcu Viessmann. Je veľmi tiché a odolné. Ideálne pre komplikovanejšie aplikácie a viac okruhové vykurovanie v kombinácií so stenovým alebo stropným chladením.
Zostava Vitocal 200-S AWB-E-AC 201.D13,
Zásobník TúV 300L
Akumulačná nádrž 200L
Regulácia Vitotronic 200
Diaľkové ovládanie Vitotrol 200-A
Záložný elektrokotol s výkonom 9kW
Približná cena zostavy: 12500€
Štátny príspevok: 3400€
Po uplatnení štátneho príspevku: 9100€

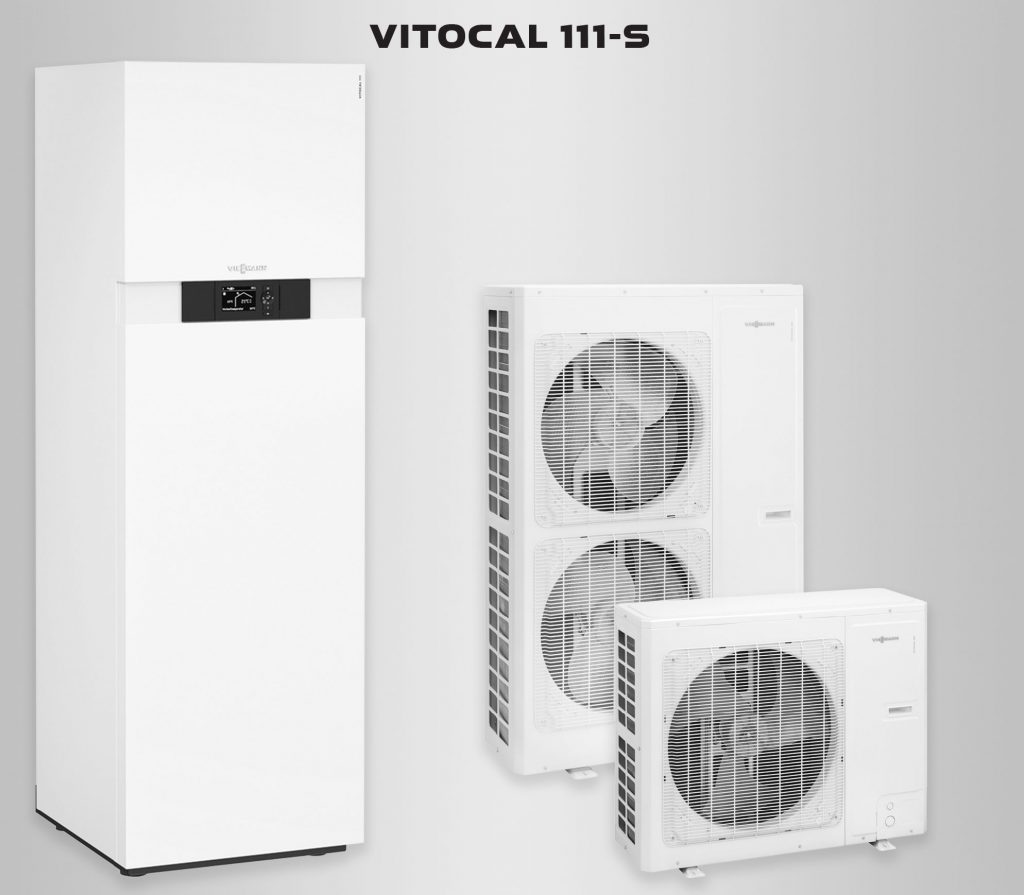

Tepelné čerpadlo Vitocal 111
tepelný výkon 14kW
Kompaktné tepelné čerpadlo s integrovaným zásobníkom teplej úžitkovej vody s objemom 200L. Veľmi štýlové a priestorovo úsporné riešenie.
Zostava Vitocal 111-S AWBT-E-AC 111.A14
Integrovaný zásobník TúV 200L
Regulácia Vitotronic 200
Diaľkové ovládanie Vitotrol 200-A
Približná cena zostavy: 10900€
Štátny príspevok: 3400€
Po uplatnení štátneho príspevku: 7500€
Tepelné čerpadlá
Vhodnosť tepelného čerpadla
Vykurovanie a chladenie tepelnými čerpadlami je obzvlášť vhodné pre novostavby, ktoré sú na tento zdroj tepla (chladu) pripravené. Dajú sa však použiť aj v prípade rekonštrukcií, po zohľadnení ďalších nutných stavebných úprav.
Tepelné čerpadlo je nízko teplotný zdroj, funguje teda najlepšie, ak je rozdiel teploty potrebnej na vykurovanie a teploty prostredia z ktorého je teplo získavané, čo najmenší. Pre rodinné domy sa ako zdroj získavania energie najčastejšie využíva okolité prostredie – vzduch. Aj Podľa tohoto zdroja sa najpoužívanejšie tepelné čerpadlá označujú ako vzduch – voda, čo znamená že energiu získanú z okolitého prostredia tepelné čerpadlo prevedie do vykurovacej vody. Celkový tepelný výkon tepelného čerpadla je tak súčtom energie potrebnej na pohon kompresora a energie získanej z vonkajšieho prostredia. Výkonové číslo COP pri rôznych typoch a značkách tepelných čerpadiel je najčastejšie uvádzané medzi 3 a 4,5. To znamená, že tepelné čerpadlo na každý spotrebovaný kilowatt elektrickej energie dodá v priemere od 3 a 4,5 kilowattov tepla. Číslo je väčšie, ak je vonkajšia teplota vyššia a naopak teplota vo vykurovacom systéme najnižšia. Ak vonkajšia teplota klesá, teplota vo vykurovacom systéme naopak stúpa a výkonnostné číslo COP sa zhoršuje.
Pri použití vodného podlahového vykurovania v nízko energetickej stavbe sa uvažuje o teplotnom spáde vykurovacej vody medzi 35°/30° a 27°/22°. Uvedené znamená, že ak je vonku najchladnejšie, väčšinou -10°C a menej, teplota vody do podlahového vykurovania bude 35°C a teplota vratnej vody (vody na spiatočke z vykurovania) je 30°C.
Čím je vonku teplejšie, požiadavka na teplotu vo vykurovacom okruhu klesá až po 27°C na vstupe do podlahového vykurovania a 22°C na spiatočke.
Tepelné čerpadlo si tieto teploty automaticky reguluje podľa nastavení ktoré pri prvom spustení spraví autorizovaný technik. Moderné zariadenia sa vedia dokonca učiť rozpoznávať rôzne podmienky a samé sa nastaviť pri zmene teplôt. Tie najpokročilejšie dokonca sledujú online predpoveď počasia a nastavenia zmenia s predstihom.
Fungovanie tepelného čerpadla

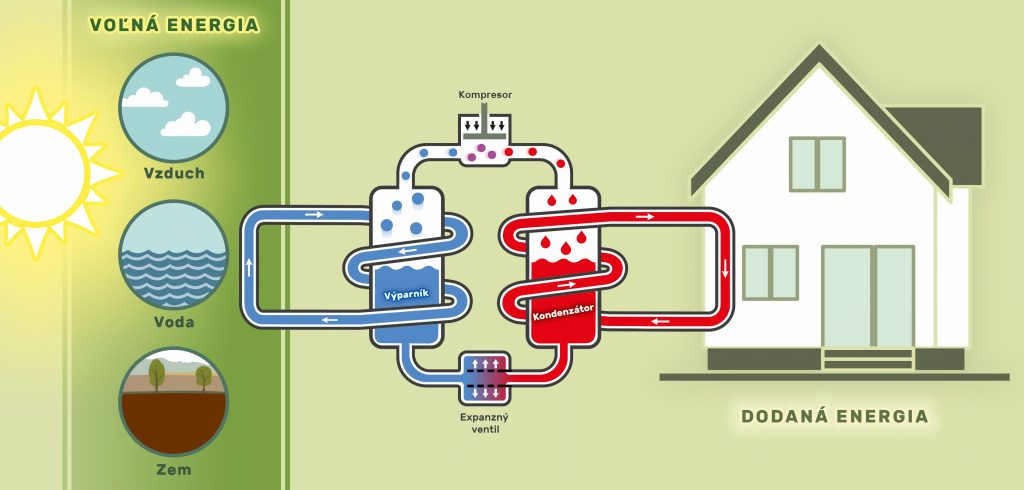

Zjednodušené fungovanie tepelného čerpadla je načrtnuté na obrázku. Pre chod tepelných čerpadiel sa používajú špeciálne vyvinuté chladivá, ktoré majú pri bežnom atmosférickom tlaku veľmi nízku teplotu varu (vyparovanie), väčšinou – 25°C až -35°. Pre ich skvapalnenie je potrebné tlak razantne zvýšiť.
Chladivo sa vo výparníku zahreje na vonkajšiu teplotu (kľudne na -10°C alebo aj na +15°C) a zmení tak svoje skupenstvo z kvapaliny na paru. Prebieha to tak, že ventilátor vonkajšej jednotky tepelného čerpadla prečerpáva množstvo vzduchu cez lamely na výparníku, ktoré slúžia ako tepelný výmenník vonkajšieho prostredia a chladiva. Takto „ohriate“ chladivo získalo určitú časť energie zadarmo, z prostredia v okolí. Pri iných typoch tepelných čerpadiel môže energia pochádzať zo zeme alebo z vody, ktoré majú aj v zimnom období, na rozdiel od vzduchu, stálu teplotu nad 5°C.
Takto obohatená para prechádza do kompresora tepelného čerpadla, ktorý paru stlačí. Vysoký tlak zvýši teplotu tejto pary na 50°C (podobne ako keď si silno stlačíte ruky, tie sa zahrejú).
Horúca para vchádza do kondenzátora, ktorý je taktiež tepelným výmenníkom, tento raz medzi vykurovacou vodou a chladivom. Chladivo sa z teploty 50°C schladí na teplotu vo vykurovacom systéme, napr. 35°C. Týmto prudkým ochladením sa časť pary skondenzuje na kvapalinu.
Čiastočne vychladnuté chladivo prechádza expanzným (škrtiacim) ventilom, kde sa tlak prudko zníži. Znížením tlaku prudko klesne aj teplota chladiva. Ak je vonkajšia teplota napr. +5°C, tlak za expanzným ventilom sa zníži na takú úroveň, aby teplota chladiva zostala na -2°C (tak, aby bol dosiahnutý teplotný rozdiel 7°K).
Jeden cyklus je týmto uzatvorený a začína sa nový. Kvapalné chladivo s teplotou -2°C vchádza do výparníku, kde sa opäť zahreje na teplotu prostredia +5°C a tým sa vyparí. Kompresor paru stlačí, čím zvýši teplotu pary, horúca para skondenzuje v kondenzátore a odovzdá tým teplo vykurovaciemu systému v dome, expanzný ventil zníži tlak, čím chladivo prudko stratí teplotu. Cyklus sa opakuje…
Distribúcia tepla je dôležitá
Moderné stavby majú v porovnaní so staršími nízku potrebu dodanej energie na vykurovanie. Pri nízko energetických stavbách je to menej ako 30W/m2. Najpoužívanejším systémom na odovzdávanie tepla pri použití tepelných čerpadiel je práve podlahové vykurovanie. Špičkové systémy dokážu odovzdať až 60-120W/m2. V dobre nadimenzovanom systéme je tak nábeh pomerne rýchly a systém sa dá priebežne regulovať. Práve v systéme ktorý je schopný odovzdať viac energie sa môžeme dostať s vykurovacou teplotou na najnižšie hodnoty, čo je u tepelných čerpadiel najvhodnejšie.
Pri použití radiátorov je dobré uvažovať o veľkoplošných, viac radových radiátoroch, ktoré rovnako dokážu odovzdať teplo celou svojou plochou a aj prúdením vzduchu, ktoré zabezpečí konštrukcia radiátora. Staršie liatinové alebo plechové radiátory majú prúdenie slabé, väčšina energie sa odovzdáva sálaním. Nové konštrukcie, ktoré od spodku nasávajú chladnejší vzduch a z hora teplý odovzdávajú, prúdenie podporujú a teplotná výmena je tak rýchlejšia.
